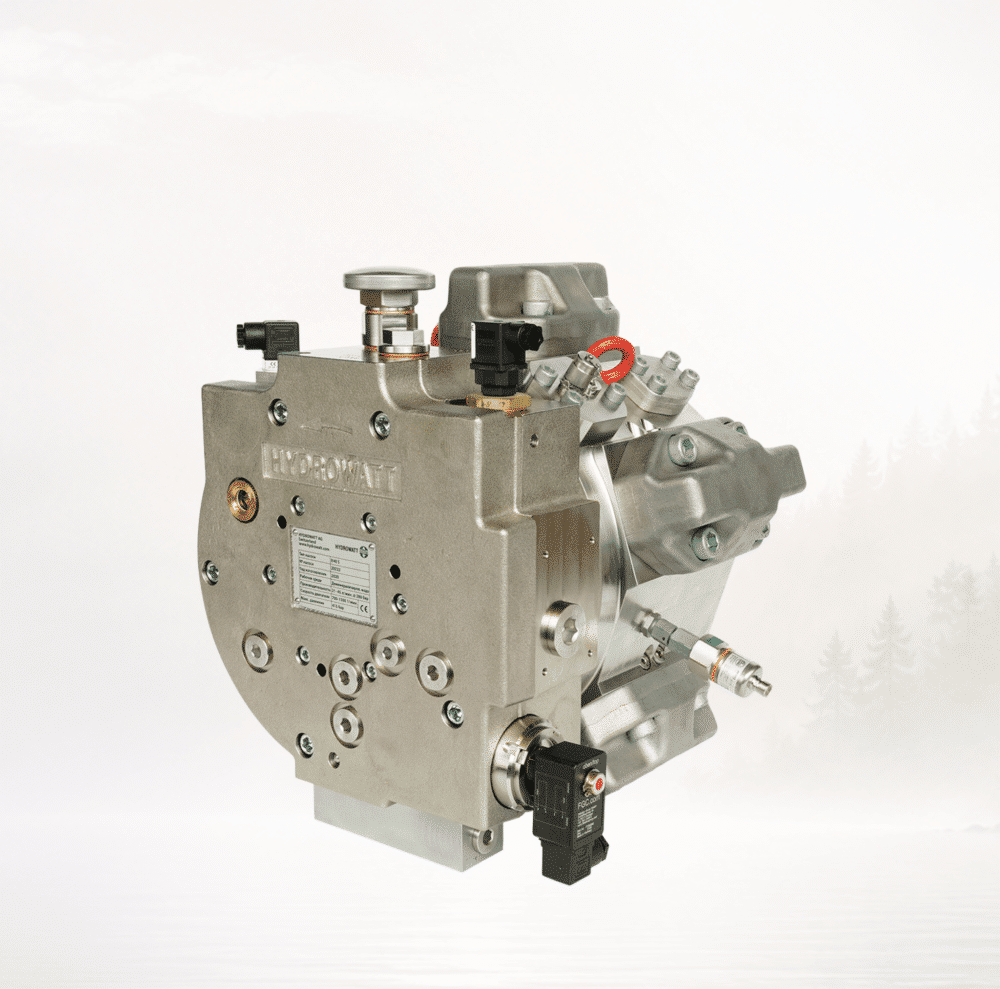

Högtryckspump Hydrowatt: R-serien

Hermetiskt tätad radialkolvpump
Högtryckspump med unik AXIFLEX®-teknik för vatten, emulsioner, kemikalier och andra krävande processvätskor.

Qmax: 880 l/min
Max arbetstryck: upp till 600 bar
Varvtal: 700–1 800 rpm
Material: Syrafast stål i vätskeberörda delar
Utförande: 5, 7, 10 eller 14 kolvar
Certifiering: CE, ATEX som tillval

Fördelar

Hermetiskt tätad AXIFLEX®-teknik – pumpmediet är helt separerat från den trycksmorda drivningen
Inga konventionella kolvtätningar och inget internt eller externt läckage
Extrem tålighet mot partiklar och föroreningar
Minimal flödespulsation, vilket minskar belastning och slitage i hela systemet
Direktdrift utan växellåda och färre rörliga delar än konventionella kolvpumpar
Mycket lång livslängd och hög driftsäkerhet
Kompakt konstruktion med betydligt mindre platsbehov
Snabb och kostnadseffektiv service med korta planerade stopp

Offertförfrågan

Modeller
Beskrivning
Applikationsområden
Fler produkter inom segmentet

Modell	Flöde vid 1 500 rpm	Flöde vid 1 800 rpm	Maxtryck	Antal kolvar
R40	63 l/min	76 l/min	600 bar	5
R63	95 l/min	114 l/min	600 bar	5
R130	198 l/min	238 l/min	415 bar	5
R180	262 l/min	314 l/min	415 bar	5
R250	366 l/min	440 l/min	415 bar	7
R130/130	396 l/min	475 l/min	415 bar	10
R180/180	523 l/min	628 l/min	415 bar	10
R250/250	733 l/min	880 l/min	415 bar	14

Det effektiva flödet påverkas av arbetstrycket. Specialanpassade slaglängder och andra varvtal finns på förfrågan.

Produktbeskrivning

Hydrowatt R-serien består av hermetiskt tätade radialkolvpumpar utvecklade för tung kontinuerlig drift, dygnet runt och vid höga tryck. Pumparna är konstruerade för vatten, emulsioner, kemikalier och andra processvätskor där hög driftsäkerhet, jämnt flöde och lång livslängd är avgörande.

Den patenterade AXIFLEX®-tekniken separerar pumpmediet hermetiskt från pumpens smörjkrets. Pumpen är därför inte beroende av att mediet har smörjande egenskaper och kan hantera vätskor med mycket låg eller helt utan egen smörjförmåga.

Till skillnad från konventionella kolv- och triplexpumpar har konstruktionen en mycket hög tålighet mot partiklar och föroreningar i pumpmediet. En filtrering på 100 μm är tillräcklig, vilket gör pumpen lämplig för krävande processer där mediet inte är helt rent.

En särskilt viktig fördel är hur slitaget hanteras. Slitaget koncentreras till ett fåtal fördefinierade och utvändigt åtkomliga slitdelar. De är tydligt placerade och kan bytas utan att pumpens huvuddelar behöver demonteras, normalt utan behov av lyftutrustning. Det ger själva pumpen mycket lång livslängd, minskar risken för oförutsedda haverier och produktionsstopp samt möjliggör snabb service till en lägre kostnad.

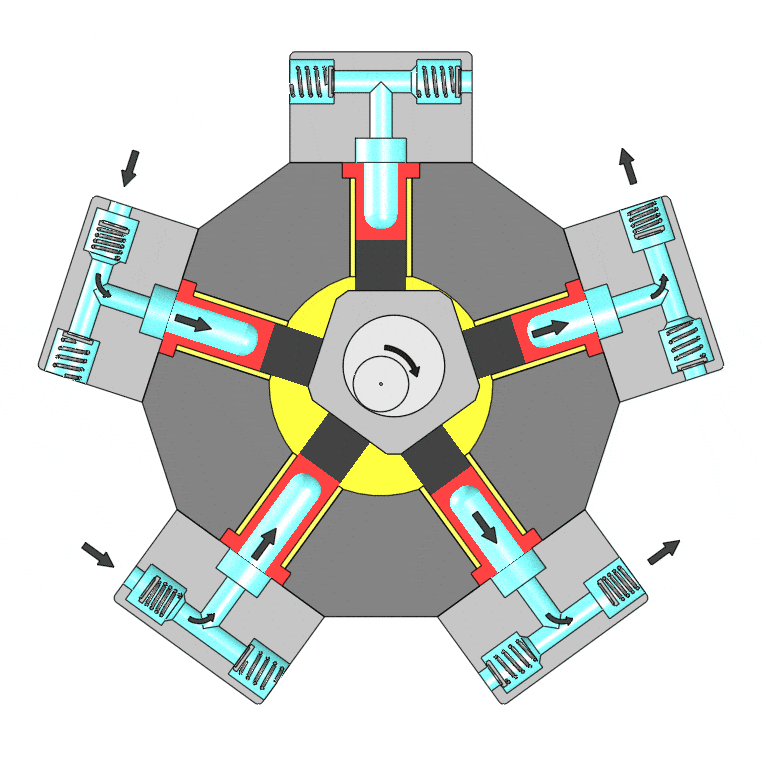

R-serien omfattar både enkel- och tandempumpar. Kolvarna är radiellt placerade runt en excenterdrivning, vilket ger mycket låg flödespulsation och minskar belastningen och slitaget på hela systemet. Pumpen direktkopplas till motorn utan växellåda och kan varvtalsregleras för att anpassa flödet efter processen.

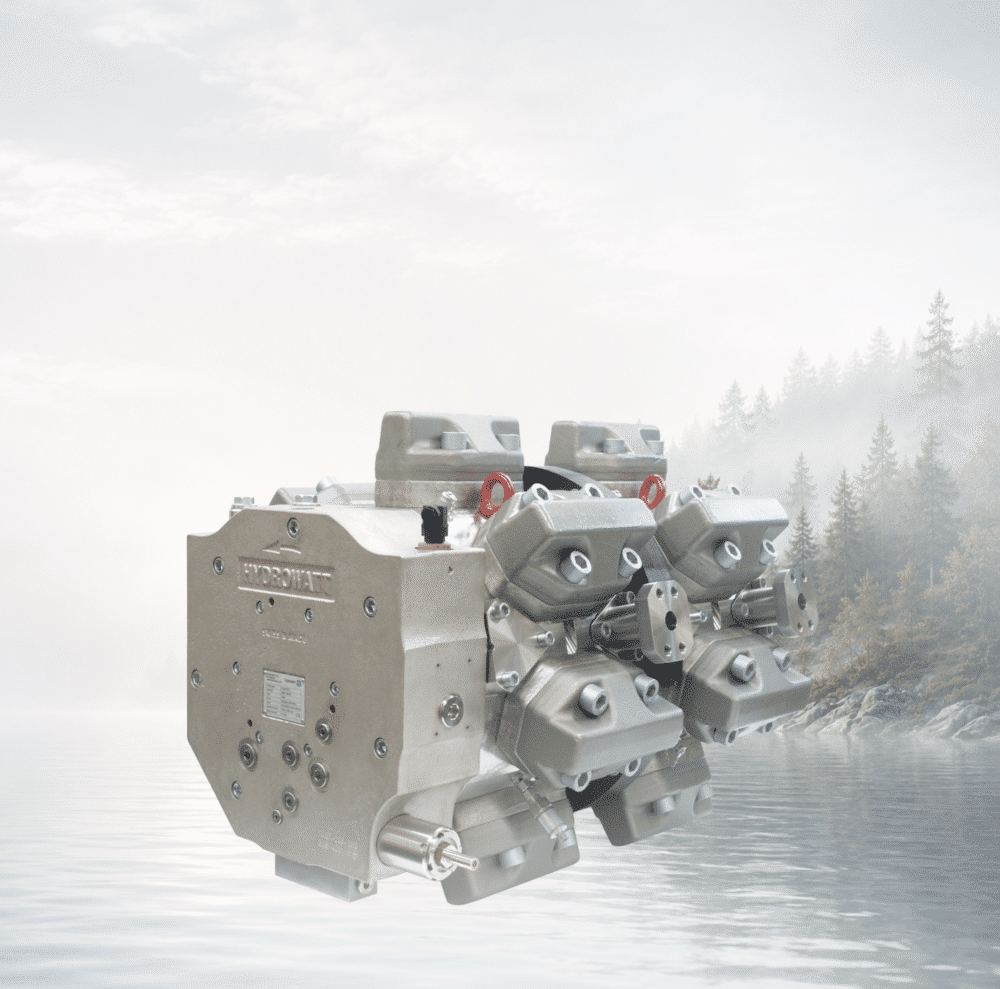

Tandempumparna har två separata tryckutlopp som kan anslutas till ett gemensamt samlingsrör eller användas individuellt. Därmed kan pumpens totala kapacitet regleras i steg om 0, 50 och 100 procent.

Hydrowatt R-serien kan levereras som enskilda pumpar eller som kompletta högtrycksaggregat anpassade efter kundens applikation. Vanliga användningsområden är glödskalsspolning och vattenhydraulik inom stålindustrin, industriell rengöring, gruvdrift, offshore samt processer inom kemi- och läkemedelsindustrin.

Teknisk data

R-serien omfattar enkel- och tandempumpar med fem, sju, tio eller fjorton radialt placerade kolvar. Pumparna är utvecklade för tung kontinuerlig drift, dygnet runt, och direktkopplas till elmotor eller dieseldrift. Flöde och arbetstryck anpassas efter vald modell och applikation.

Flöde: 63–880 l/min*
Arbetstryck: upp till 415 bar
R40 och R63: upp till 600 bar
Varvtal, enkelpumpar: 700–1 800 rpm
Varvtal, tandempumpar: 1 200–1 800 rpm
Inloppstryck: 4–8 bar(g), beroende på modell
Antal kolvar: 5, 7, 10 eller 14
Flödespulsation: 2,5–4,9 %, beroende på antal kolvar
Drivning: direktdrift med flexibel koppling
Installation: horisontell, ±5°
Filtreringskrav: <100 μm
Smörjning via pumpmediet: krävs inte
Slitdelar: ett fåtal fördefinierade och utvändigt åtkomliga delar, främst inlopps- och utloppsventiler
Vätskeberörda delar: rostfritt stål
Specialmaterial: Duplex och Super Duplex på förfrågan
Vikt: cirka 210–1 350 kg
Certifiering: CE samt ATEX som tillval

*Angivna flöden gäller standardmodellerna vid 1 500–1 800 rpm. Det effektiva flödet påverkas av arbetstrycket. Andra flöden och varvtal finns på förfrågan.

Applikationer

Glödskalsrensning med högtrycksvatten (där högt vattentryck används för effektiv borttagning av glödskal från stålprodukter.)
Vattenhydraulik för smidespressar (där vatten används som hydraulmedium i pressystem med höga krav på tryck och driftsäkerhet.)
Vattenhydraulik för extruderingspressar (för kraftöverföring och styrning i krävande extruderingsprocesser.)
Etc.

Dessa applikationer ställer höga krav på pumputrustningens prestanda, material, driftsäkerhet och förmåga att hantera kontinuerlig drift under höga systemtryck.
