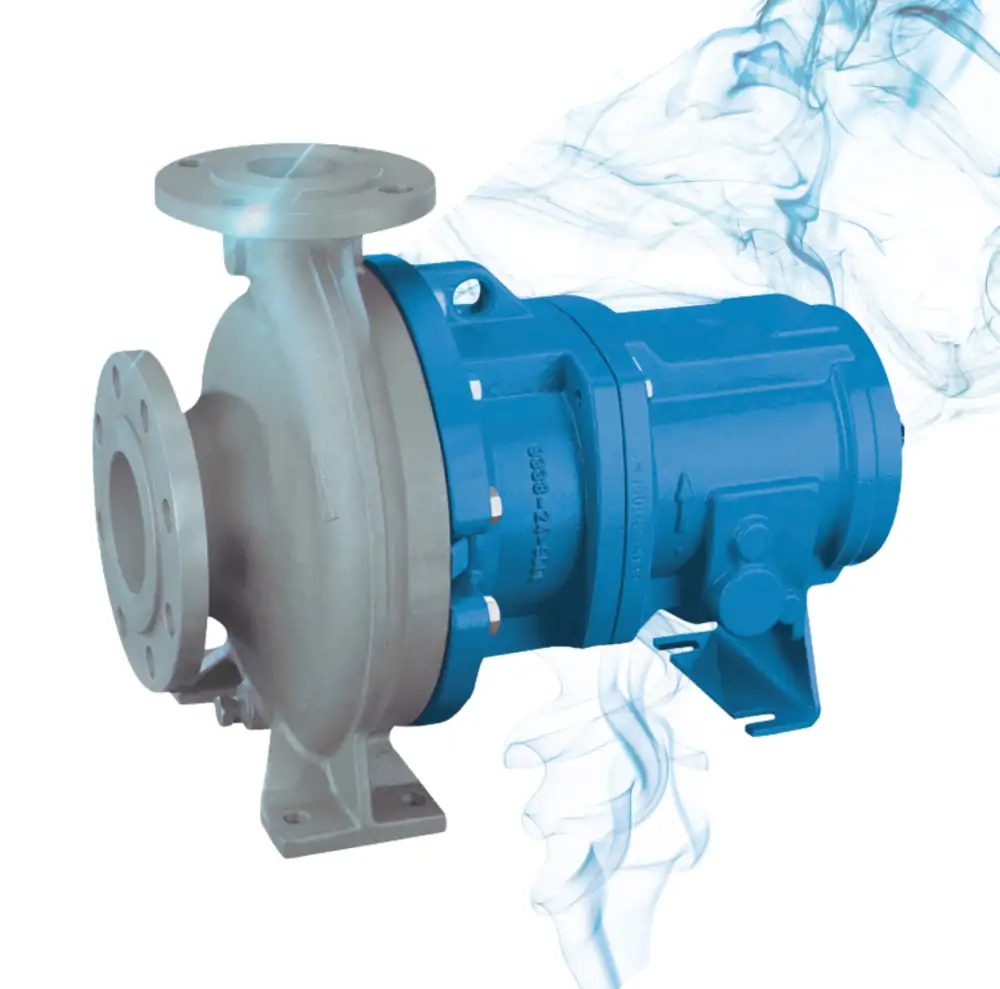

Magnetdriven ISO Centrifugalpump Goulds: ICM, ICMB, ICMP

Magnetdriven ISO Centrifugalpump

En metallisk magnetdriven kemipump enl. ISO 2858, 5199 och 15783 för säker hantering av svåra vätskor såsom frätande syror, giftiga och ultrarena vätskor.

Modellen finns i tre utförande:
1. ICM – standard med koppling och bottenplatta
2. ICMB – kortkopplad
3. ICMP – standard utförande för högre tryck och temperaturer

Qmax: 340 m³/h
Hmax: 160m • 210m för ICMP
Max arbetstryck: 16 bar • 25 bar vissa modeller
Max temperatur: -40° C to 180° C • 280° C för ICMP
Material: Duplex, Syrafast stål, Alloy 20, Hastelloy C och Titan

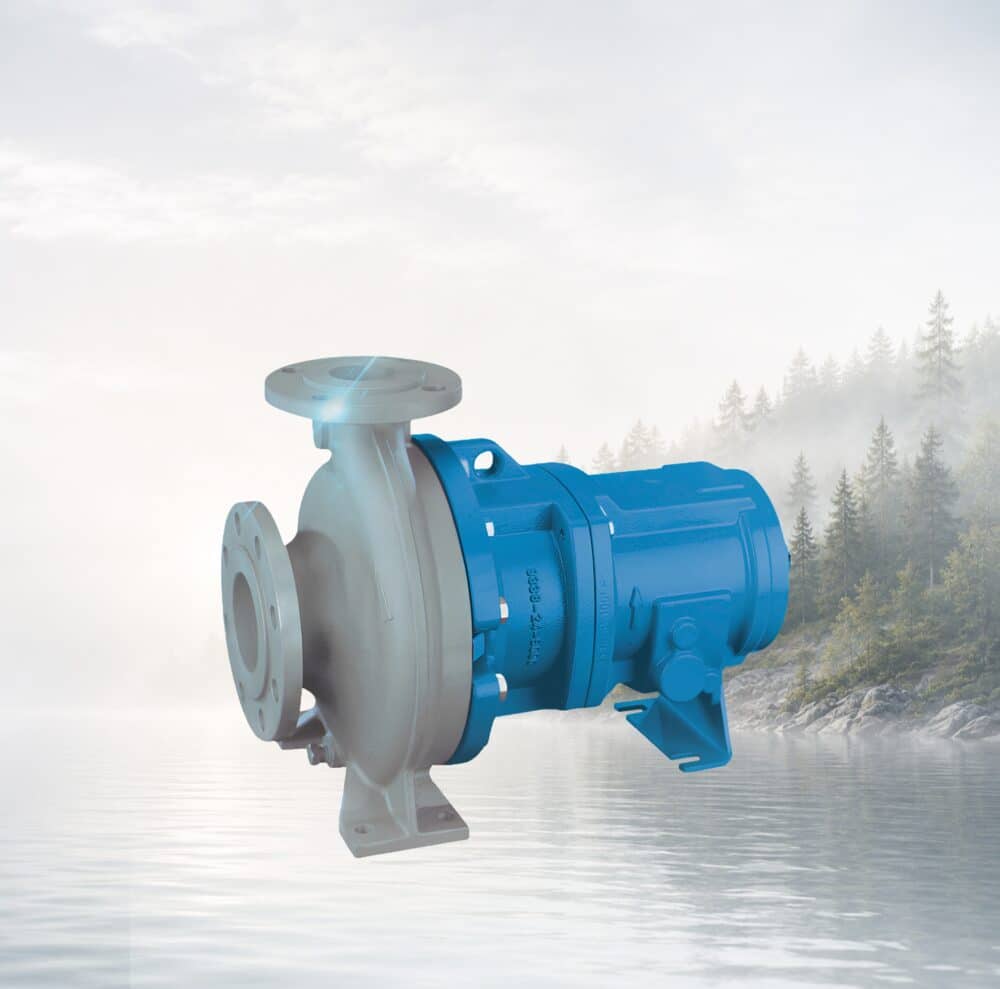

Magnetdriven ISO Centrifugalpump Goulds: ICM, ICMB, ICMP

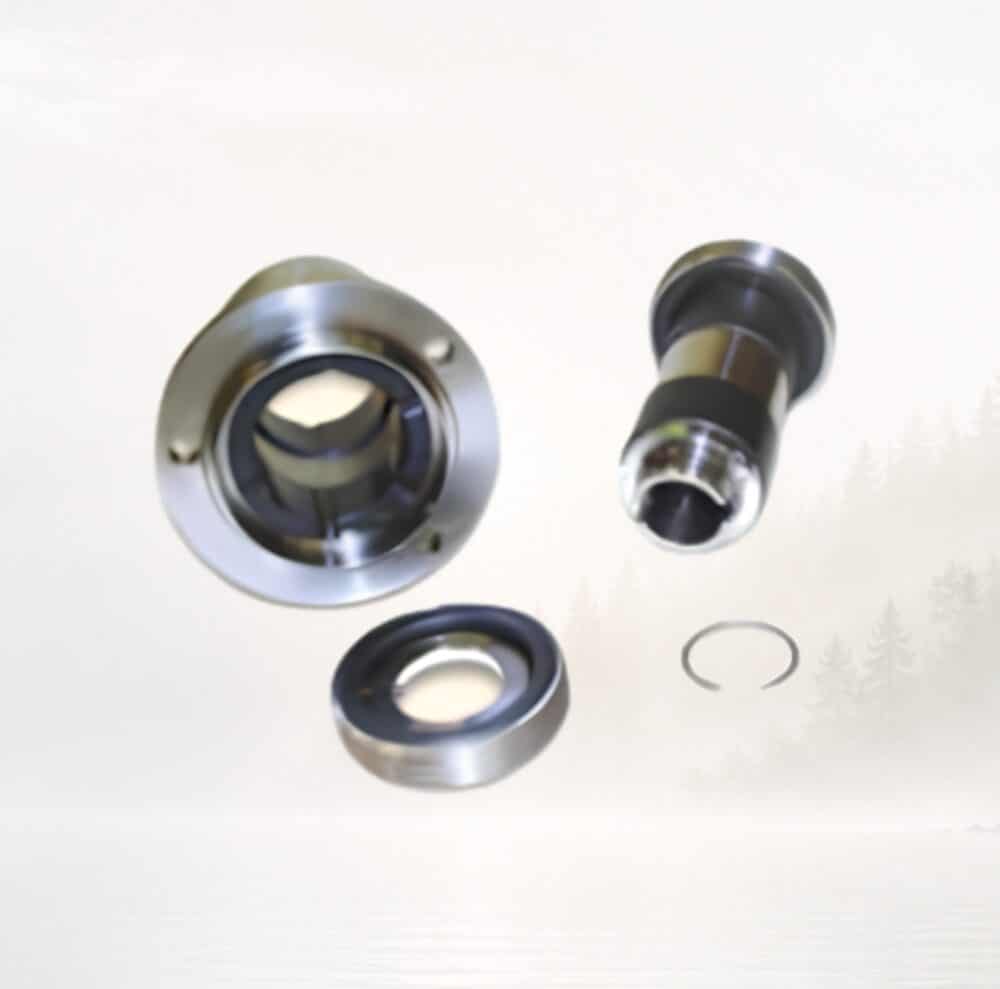

ICM torra skyddslager till magnetdriven ISO Centrifugalpump

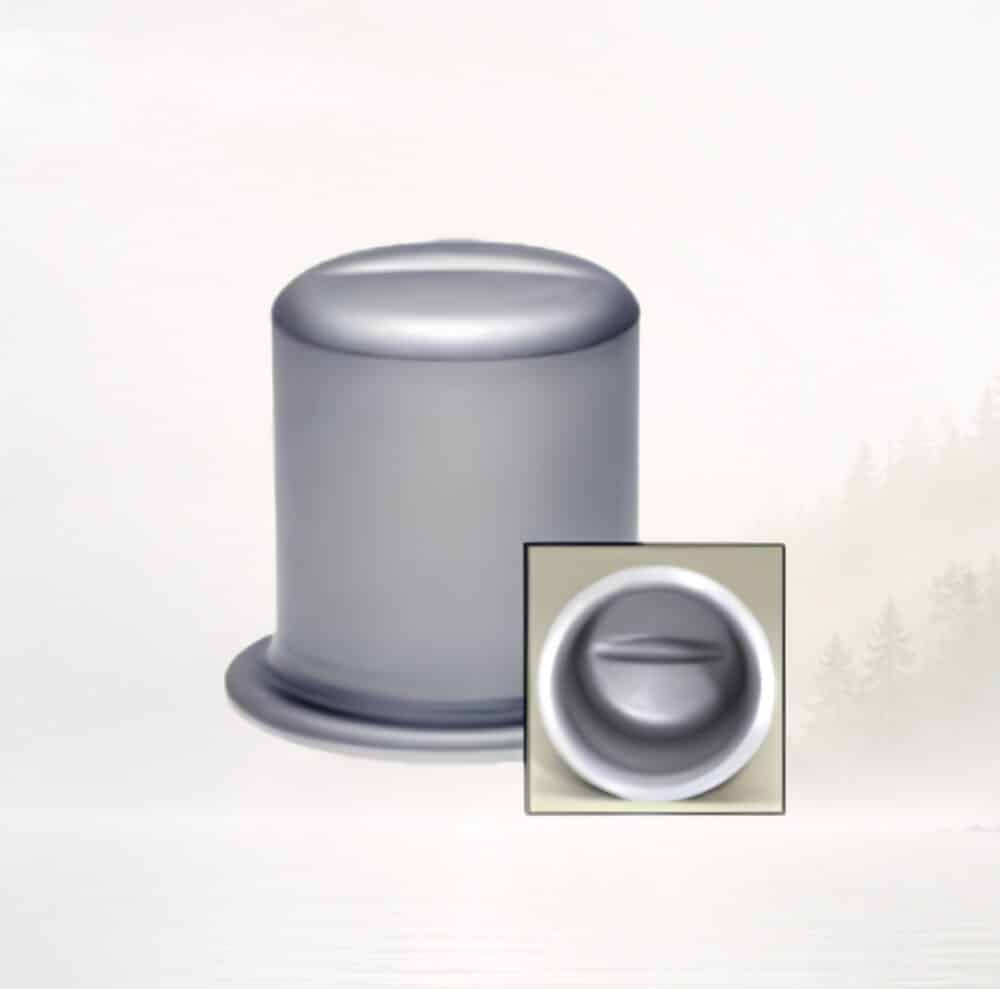

Inneslutningsskal för magnetdriven ISO Centrifugalpump Goulds: ICM, ICMB, ICMP

Offertförfrågan

Beskrivning

Modellen ICM/ICMB är en metallisk magnetdriven kemisk processpump gjord av segjärn, 316 rostfritt stål, Duplex SS, Alloy 20, Hastelloy och Titanium designad för normala och krävande kemiska processtillämpningar.

Enkelt underhåll

Modulär design för maximal utbytbarhet mellan alla 18 pumpstorlekar
Back pull-out design gör underhållet säkert och enkelt
Uppfyller ISO 2858/EN 22858 för eftermontering

Maximalt kundvärde, säkerhet och tillförlitlighet lades på:

Minska kundens livscykelkostnader (LCC) genom att minimera underhålls-, drift- och installations-kostnader
Ett omfattande utbud av material och tillbehör erbjuds för att möta kundernas behov för ett brett utbud av applikationer
Integrerade möjligheter att ansluta säkerhets- och övervakningsanordningar
Designstandardisering och förenkling för att tillhandahålla enkelt underhåll och för att minimera krav på reservdelslager

IC-serien

IC-serien representerar över 150 års erfarenhet av processpumpar för att definiera en lösning som verkligen minskar din pumplivscykelkostnad. Genom att använda en modulär design erbjuder IC-pumpen bred hydraulisk täckning samtidigt som antalet pumpkomponenter minimeras för minskat underhåll och lagerkostnad.

IC-serien består av flera pumpkonfigurationer, som har konstruerats av ITT hydraulikspecialister från Goulds Pumps, för att möta både pumpnings- och miljöbehoven hos kunder inom processindustrin.

Inkluderat i sortimentet är:

IC – 16 Bar, mekaniskt tätad version för de flesta processvätskepumpar
ICO – 16 Bar, semi-öppen impeller för fasta ämne och fiberapplikationer
ICP – 25 Bar, centerlinjemonterad enhet för högtrycks- och högtemperaturapplikationer.
ICB – Kompakt, kortkopplad design för ekonomisk, utrymmesbesparande och service.
ICM – Magnetdrivnen, tätningslöst arrangemang för hantering av farliga eller känsliga vätskor.

ITT Goulds beprövade hydrauliska pumpkonstruktioner använder precisionsgjuten, stängd pumphjul för maximal effektivitet, låg NPSH och minskad hydraulisk belastning. Dessutom har alla mekaniskttätad pumpar konstruerats med Goulds egen patenterade Cyclone Seal Chamber, en funktion som har visat sig ge den optimala tätningsmiljön för förlängd tätningslivslängd, avgörande för att minska livscykelkostnaderna.

Design egenskaper för en utökad livslängd

Lagerpatron
Enskilda lager finns i en enda patronenhet.

Lagren är tillverkade av kiselkarbid för en mycket slit- och korrosionsbeständighet. Dryguard™ lager finns tillgängliga för skydd mot enstaka torrkörningstillfällen.
I händelse av lagerfel innehåller patronens design lagren och förhindrar ytterligare skador på pumpens inre delar.
Installation och byte av lager är enkelt. Endast en komponent att installera.

Dryguard™ lager
Värmegenereringen från torrkörning är det största orsaken till haveri för tätningslösa pumpar. Dryguard™ är ett diamantliknande kol som minskar friktionskoefficienten med över 70 %, vilket möjliggör korta perioder av säker drift under torrkörning.

Dryguard™ är upp till 2X hårdare än kiselkarbid, vilket säkerställer att dess fördelar inte kan äventyras även under de svåraste förhållanden.

Isolationskåpa
Isolationskåpan är den viktigaste komponenten som isolerar pumpen från atmosfären.

Inneslutningsskalet är en djupdragen design i ett stycke tillverkad av Hastelloy C för pålitlig korrosionsbeständighet.
Den virvelbrytande vulsten i botten av burken förhindrar erosion.
Sprängtrycket är mer än 150 bar.

Högtemperatur applikationer
Högtemperaturalternativet är perfekt för applikationer mellan 180°C och 280°C. Detta alternativet inkluderar Samarium Cobalt-magneter och en speciell högtemperaturlagerpatron som är utformad för att hantera den ytterligare värmeexpansionshastigheten.
